一， 行業發展

電子信息系統機房,，在經歷了大型機時代和服務器時代之后,，進入了機房發展的第三個時代--機架化時代。在機架化時代,，所有的IT設備,，包括服務器、網絡設備,、存儲設備等,，都按照機架式安裝或獨立機柜方式設計，從而使機柜或機架成為繼機房維護結構之后的新的維護結構,。所有的IT設備不再暴露在機房環境當中,，而是被包圍在機柜微環境(或稱IT微環境)當中，所以我們?cè)絹碓疥P(guān)注機柜微環境的營造過程中的理論研究,、理念更新,、技術開發和產品設計。

機柜中的IT設備所要求的環境,，最為主要的在于供冷方面,，由于多數方案中，空調機(作為供冷冷源)并不配置在每個機柜內,，而是集中或分區域地部署在機房?jī)?nèi),，供多個機柜共同使用，所以,，在機房設計過程中,，存在著冷量如何分配和輸送到每個機柜的問題，即機柜的配冷問題,。以下來闡述配冷技術的新要求,、設計思路和新型產品。

二,，技術要求

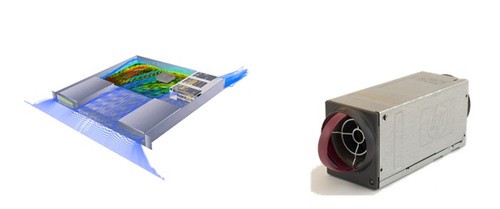

機柜的IT設備需要持續的,、對溫度有一定要求、對風量有一定要求的冷風,，來維持正常工作,。其額定工作溫度范圍為20-25C;其額定設計風量的大小，與IT設備的發熱功率和設備內部散熱能力有關，由內部的風扇來保證,。對于機架式服務器,，需要的風量為每1KW 300m3/h;對于內部散熱設計更強的刀片式服務器，需要的風量為每1KW 200m3/h,。下圖為服務器內部的氣流組織和某刀片服務器的風扇模塊,。

為了維持機房?jī)?nèi)、服務器內的能量平衡,、溫升平衡,，針對每1KW的機架式服務器，機房空調系統需要穩定地,、持續地產生23C,、300m3/h的冷風，并且配送到服務器的前面板處,。 如果一個機柜內安裝有5KW的機架式服務器,，則需要1500m3/h的風量。

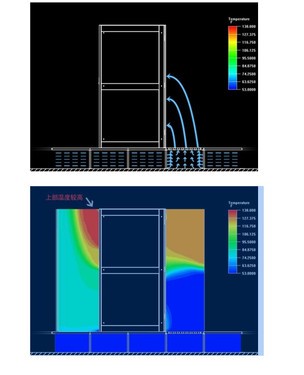

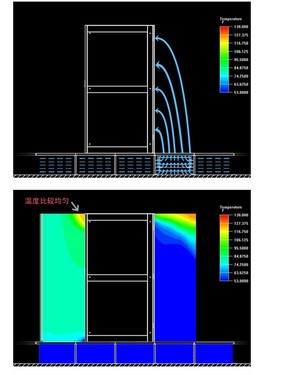

傳統的地板下送風的氣流組織方式,，已經無法解決高密度機柜的制冷需求,。地板下送風存在送風截面積和地板出風口的有效出風截面積的瓶頸，目前地板鋪高越來越高,，普遍要求600mm以上,。但地板出風口的面積已經達到了極限，因?yàn)檫^孔率不可能達到100%,，而增加每機柜擁有的地板出風口數量必須增加機房區的面積,。所以對于地板下送風的空調系統，在大多數情況下,，都難以從一塊風口地板中送出1500m3/h的冷風。有些情況下,，是由于地板鋪高不足,、地板下有線纜槽、冷媒管,、上下水管,、支架等阻擋等水平方向的送風阻力;有些情況下，是由于地板下動壓過大,、凈壓過小;有些情況下,，僅僅是由于風口地板的垂直方向的送風阻力。其結果造成送風風量不足,，難以送到機柜前的上部,，從而造成機柜上部溫度較高，形成局部熱點。下圖為局部熱點示意圖,。

三,，產品推薦-冷氣流分配單元 ADU

ADU(Air Distribution Unit)，即配風單元,，是機房氣流組織的一種部件,，用來將空調機產生的冷量(冷風)強制地配送到IT機柜處，用來解決傳統送風方式的不足,、尤其是高功率密度的應用需求,。

采用ADU代替原風口地板，可以利用ADU內部風機的強制送風功能,，將地板靜壓箱內的冷空氣強制吸入,，并排放到機柜面的冷通道內，從而消除局部熱點,。下圖為使用ADU消除局部熱點的示意圖,。

四，設計思路

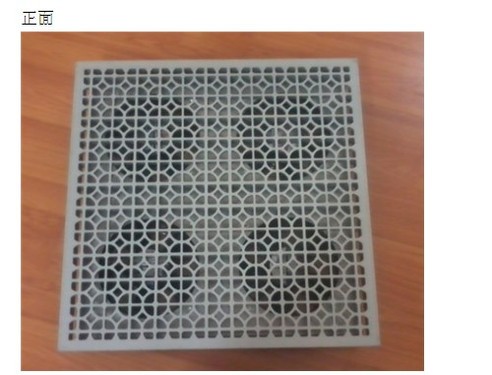

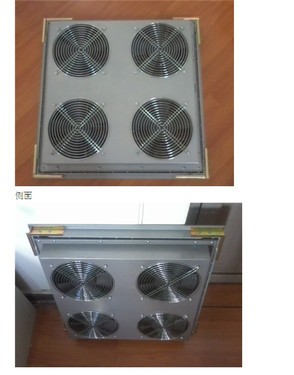

ADU由高強度隔柵,、箱體,、AC或EC風機、啟動電路等構成,，其尺寸和安裝方式與標準地板相同,，安裝時可直接替代地板或風口地板。下圖為一個風量為2400m3/h,，冷量為8KW,，耗電量200W的ADU產品實例。

五,， 技術指標

地板:高壓鑄鋁地板（銀灰色）

     尺寸: 600mm*600mm*40mm

風機:

電壓

輸入功率

頻率

電流

轉速

風量

噪聲

絕緣電阻

材質

類別

Inputpower

Current

Air flow

Insulatio n

V

Hz

R/min

3dB(A)

220

50

2500

70

100MΩ

定制

340

1.8

3800

AC1500V-

壓鋁鐵葉

<span style="font-family:" font-size:9pt;"="">100MΩ

箱體: 510mm*510mm*50mm  1.5MM鋼板

六,， 智能控制技術(可選)

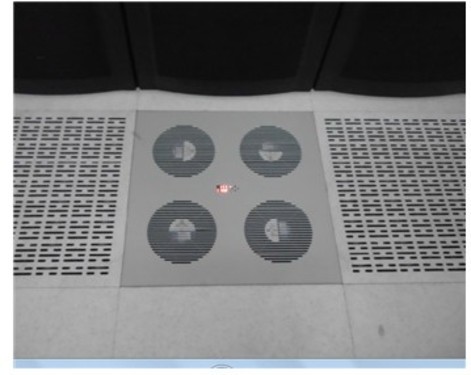

常按A鍵3秒進入設定菜單及確定鍵

第一項 為ADU啟動溫度上限

第二項 為ADU 停止溫度下限

第三項 為 RS485監控地址

一， B鍵為向上調節溫度按鈕

二,， C鍵為向下調節溫度按鈕

RS485遠程控制

通信協議內容

A. 概述： 本協議提供了以下內容：

1,、物理層規范(包括電平、波特率,、線纜,、接口定義);

2、通訊規范(包括查詢和響應的數據楨定義),。

本協議規定數據傳輸方式查詢/回應方式,，即本機(作為從機)回應上位機(作為主機)發出的帶地址查詢數據楨，而發送回應數據楨的工作方式,。

B. 物理層規范

1. 插座定義

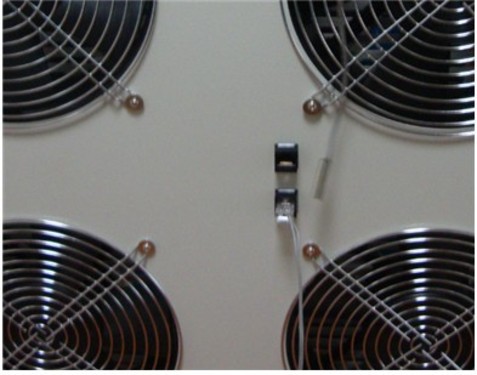

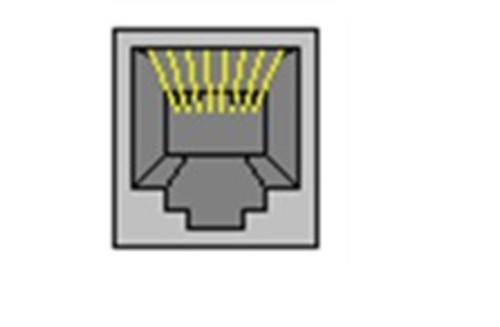

位于本機機箱上的連接器采用RJ45標準插座(見下圖),。

各引腳定義為：

Pin 1 A (RS485) (共模I/O +)

Pin 2 空

Pin 3 空

Pin 4 空

Pin 5 空

Pin 6 空

Pin 7 空

Pin 8 B (RS485) (共模I/O -)

2. 插頭定義

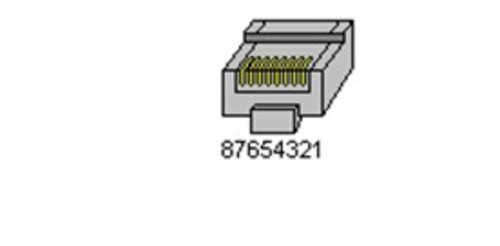

通信電纜上的連接器采用RJ45標準插頭(見下圖),。

3. 通信電纜

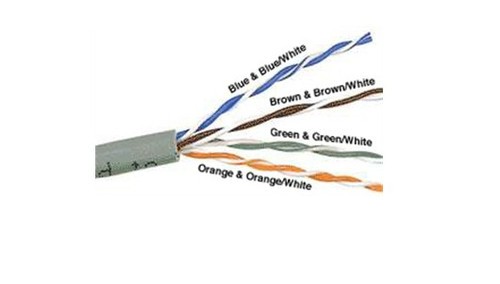

通信電纜采用8芯非屏蔽雙絞(UTP)線，對類別(即頻率)沒有要求(見下圖),。

4. 組網方式

物理上采用樹狀拓?fù)浣Y(jié)構,每個ADU設備上有RJ45插座連接上游設備,，邏輯最大設備數量為255個，物理最大設備數量與現場布線情況和電磁環境有關,，建議不超過5個

C 通信規范

采用modbus協議,，從站

波特率：9600 8 1 無校驗

一 設置控制器本地控制或遠程控制模式

舉例：站號為 1

設置遠程控制

01 06 00 01 00 01 AA AA

設置本地控制

01 06 00 01 00 00 AA AA

二 設置控制器開啟或者關閉(遠程控制模式下有效)

設置關閉風機

01 06 00 02 00 00 AA AA

設置開啟風機

01 06 00 02 00 01 AA AA

三 讀取控制器狀態：控制模式 和 開關機狀態

讀取控制器狀態

01 03 00 03 00 01 AA AA

返回：

01 03 02 da1 da2 AA AA

da1:控制模式

da2：開關機狀態

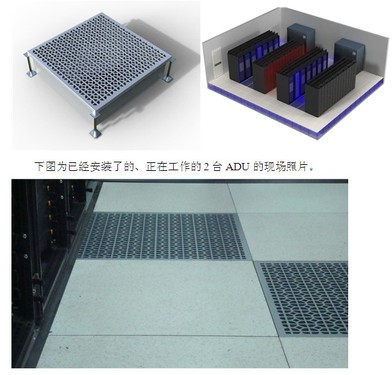

七，我司ADU應用舉例
