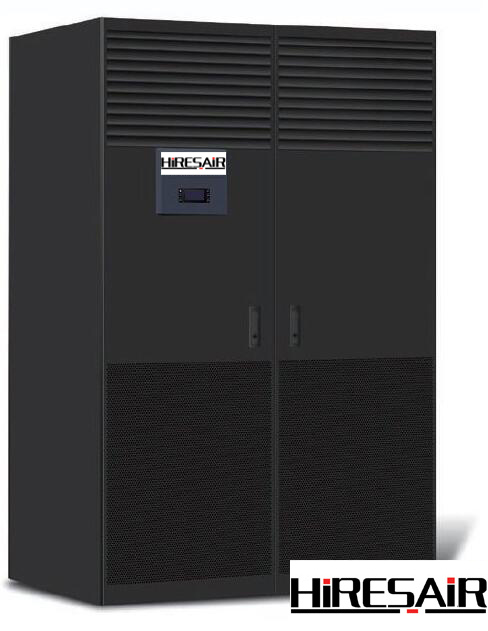

核磁共振儀是醫院醫療重要設備,，核磁共振設備的發熱量很大,，為了給核磁共振降溫散熱必須配備機房空調系統，海瑞思核磁共振配套機房空調分為兩種,，一張是直接膨脹式風冷機房空調,，另一種是冷凍水機房空調機組，（1.5T核磁共振選用海瑞思機房空調35KW,，2.0T核磁共振選用海瑞思機房空調50KW）,。

海瑞思核磁共振配套機房空調產品優勢：

1、高可靠性,、高節能率,、高適應性、全壽命低成本

2,、100%全正面維護,，節省機房占地空間

3、Copeland高效渦旋式壓縮機,，適合環保制冷劑

4,、選配高效EC風機,，風機系統比常規空調機組節能30%以上

5、大面積V型蒸發器,，高風量,，高顯熱比

6、加濕量大,，適應惡劣水質,，低維護量

7、全中文真彩色超大觸摸屏

8,、強大的智能控制系統,，群控多臺機組，輕松組網

9,、高效變頻控制貓頭鷹式室外風機

10,、間接自然冷卻雙循環、集成新風濕簾

制冷產品：機房專用空調,、精密空調,、恒溫恒濕空調、基站空調,、新風空調一體機,、熱管背板。

制冷方式：直接膨脹風冷機組,、直接膨脹水冷機組,、冷凍水機組、雙冷源機組,、行間制冷機組,、乙二醇制冷機組、熱管節能機組等多種機型,。

制冷段：風冷型單機從5.5KW～150KW,，水冷型單機從5.5KW～150KW。

一,、核磁共振對環境要求

因?yàn)楹舜艡z查是利用人體內氫原子被射頻脈沖激發后釋放出射電信號的原理,，而這個電信號非常微弱，易受到外界干擾,，因此機房對環境的要求就非常高,。通常離磁體中心點一定范圍內不得有電梯、汽車等大型運動金屬物體,。盡量遠離發電機,、泵站、停車場,、大型電機等震動源,。我院核磁機房周圍除人行通道外,，就是一圈綠化帶,，方圓15m 范圍內沒有停車場,、電梯、高壓線,、變壓器等隱患設施,。

若醫院有兩臺以上核磁共振設備，其3G線不能交叉,。而由于MR磁體的強磁場性,，故應限制帶心臟起搏器、生物刺激器等植入金屬物體的病人進入磁場強度大于5G的區域,，以免引起人身傷害,。

二、失超管安裝時需注意：

①失超管由內向外緩低,，保證冷凝水順利流出,。

②安裝防雨罩，防止雨雪等倒灌進房間,。

③安裝失超管時仔細檢查,，確保無雜物。我院失超管出口處是一片綠化帶,，在此我們?cè)O(shè)置了防護欄和警示標志,，防止磁體失超時造成人員意外灼傷。

由于MRI對環境溫度,、濕度的要求非常嚴格,，溫度應長期保持在18℃~22℃，濕度在60%左右,。機房專用空調及水冷機上下水與配電系統應分離,，防止使用過程中造成漏電或短路，造成設備故障或人身危險,。而操作間內因?qū)Ｓ每照{(diào)不適宜長期使用,，故另配了一臺家用空調。GE optix 1.5T核磁標配是一臺空調,，但是我院考慮到高精尖設備的重要性,，為給主機提供一個安全、良好的運行環境,，選擇了安裝兩臺空調,，杜絕因空調故障導致停機的現象。對于其它各項,，我們也都依次落實,。

三,、土建要求

考慮到磁體自重很大，應先做好受力分析,，以確保安全,。磁體基座單獨澆筑成塊，3M水平差保持在3mm內,。磁體間,、操作間、設備間墻體為240mm磚混結構,，墻體需密封到頂,，防止設備工作時的噪聲對操作人員的影響。操作間,、設備間的墻面需保持平整度和光潔度,，地面平整度誤差小于5mm。干燥后要做SRS防潮處理,。SRS材料不但有良好的防水作用,，同時絕緣效果也非常理想。如果SRS防潮未做仔細,，一旦磁體間進水,，不但成像質量會大受影響，而且在惡劣天氣條件下,，設備的自身安全也將受到威脅,。所以在SRS防潮處理過程中，我們?cè)O(shè)備科人員全程監督,，保證了后續工作的順利開展,。

四、核磁共振儀對電源要求

電源要符合國家規范的三線五相制的供電要求,，電壓380V,，最大偏差不超過10%。頻率50HZ,，不得超過±3%HZ,。1.5T核磁最大瞬時功率54.4KVA，平均功率29KVA,，要求專線供電,，配置獨立變壓器，容量為75KVA,。為防范突然停電和電網波動給設備帶來不可估量的損害,，所以我們專門配備了穩壓電源和UPS。接地系統要求采用設備專用PE線(保護接地線),，接地電阻小于2Ω,。在接地電阻符合要求的前提下,，需做好與激光相機、工作站等于設備有線纜連接的等電位連接,。進入磁體間的電源加裝了電源濾波器,，磁體間內使用直流照明，避免交流電產生的交變磁場,，導致成像質量下降,。配電柜的緊急按鈕安裝在操作臺旁的墻面上,，以備在發生緊急情況時操作人員能迅速切斷系統電源,。

五、核磁共振室對屏蔽要求

機房屏蔽是必須做好的一項重要的工作,。MRI系統中發射器與接收器組成的射頻單元是重要的組成部分,。發射器工作時產生處于電磁波譜的米波段的RF脈沖，對鄰近的無線電設備進行干擾,。另一方面線圈接受的為納瓦級的共振信號功率,，易受干擾。所以磁體室必須安裝有效的RF屏蔽,。

屏蔽工程上所有的金屬材料（含輔助材料）,，需采用對磁場、電場和平面波都具有良好的屏蔽效能,，同時又具有一定剛性的非導電材料（多采用銅,、鋁或不銹鋼等），嚴禁使用磁性材料,。觀察窗口上加裝了一層銅網,，一層不銹鋼網的雙層網狀屏蔽體。凡進入磁體室的電源線,、信號線均經過濾板進出,，送、回風口等通過相應的波導管,。屏蔽工程完工后請專業機構的技術人員按國家標準進行了檢測,，驗收合格。

六,、后期裝修

由于磁共振檢查的特殊性,，室內空間應遵循簡潔、明快,、舒適的宗旨,，強調實用性，摒棄嬌柔的裝飾,，使操作人員進入機房后心情平靜,，有利于盡快投入及長時間的工作,。
